Casseforme, ponteggi e parapetti

Casseforme Pilosio

Le casseforme per calcestruzzo più richieste a Ormedil sono le Pilosio tipo Minimag e P300.
Le casseforme Minimag sono costituite da pannelli tanto leggeri da poter essere trasportate a mano, senza l'utilizzo di gru, muletti o sollevatori telescopici. Grazie alle dimensioni contenute, alla leggerezza dei pannelli e ai pochi compensi di legno necessari per il montaggio, le Minimag sono perfette anche per piccoli cantieri.
La struttura in acciaio delle casseforme P300, grazie alla sua modularità, risulta ideale per i cantieri dotati di gru.

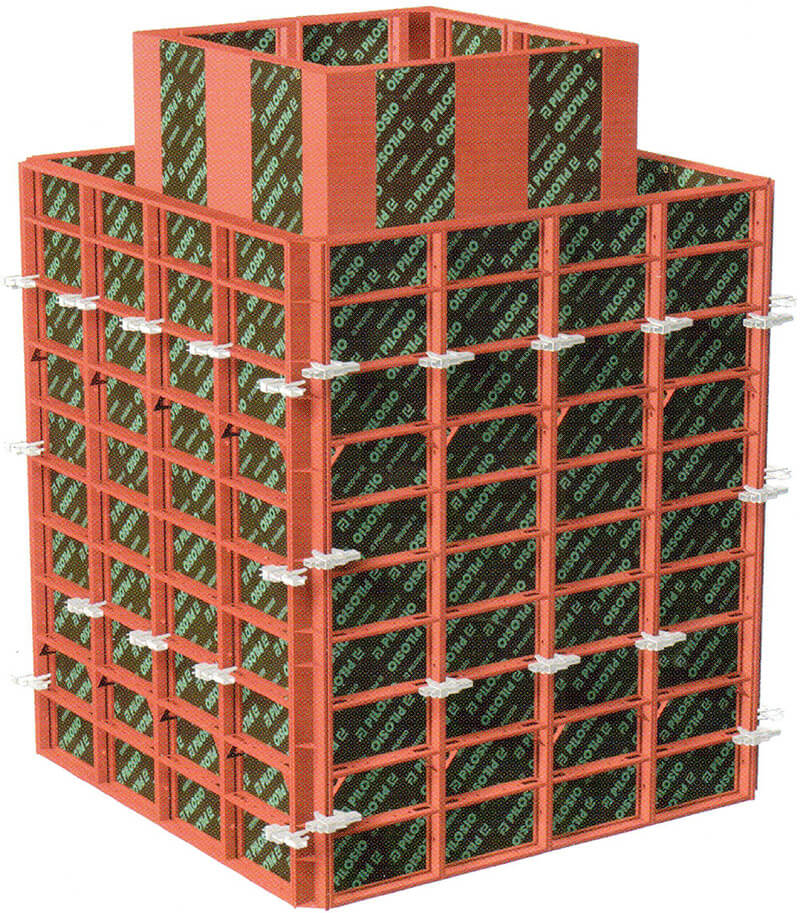

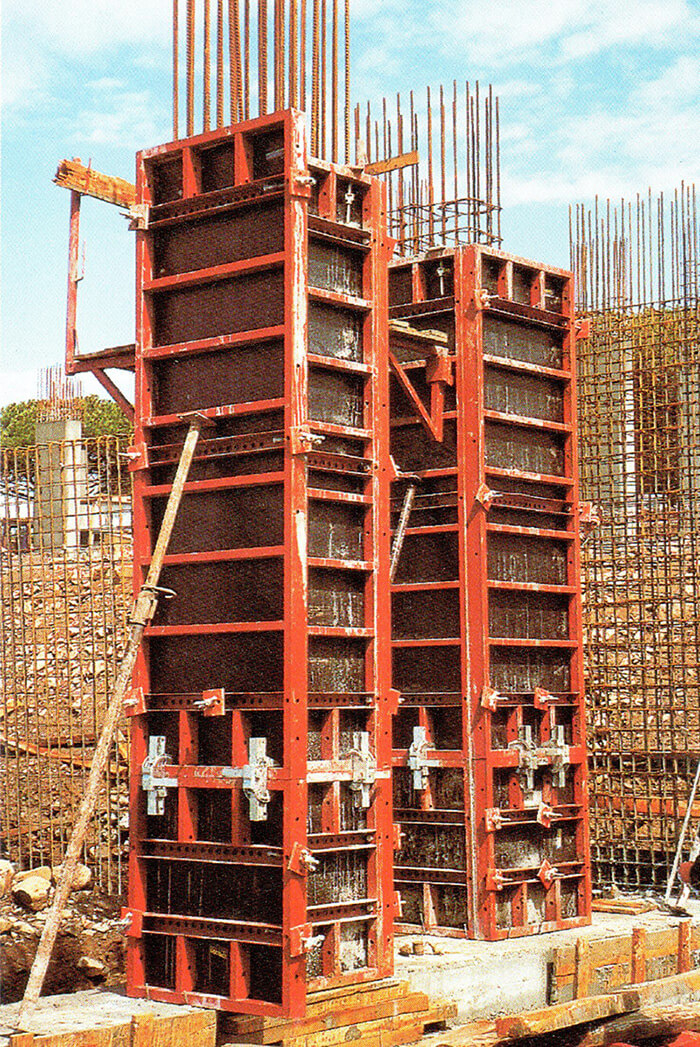

Per entrambe la flessibilità sta anche negli angolari di disarmo, che velocizzano le fasi di montaggio e smontaggio. Inoltre, nella costruzione di pilastri, i pannelli delle casseforme Pilosio consentono la creazione di più sezioni con incremento di 5 cm, fino a un massimo di 85 cm.

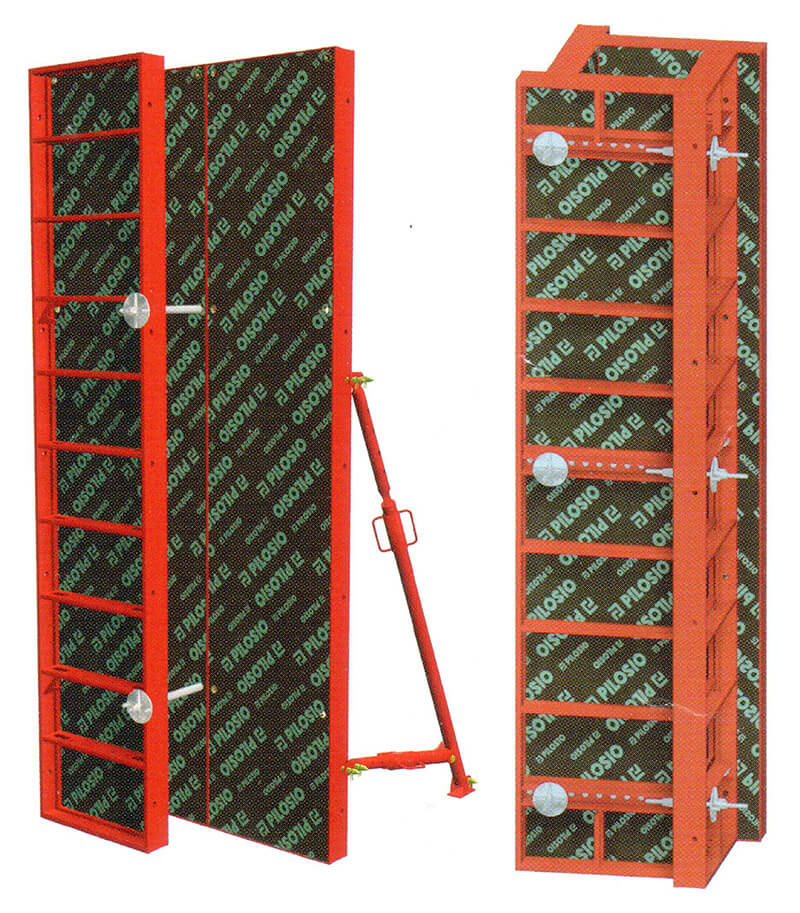

Casseforme Minimag Pilosio

Il sistema Minimag è costituito dai pannelli di base 60x300 cm, 60x150 cm e da pochi e semplici accessori.

Le casseforme Minimag sono costituite da pannelli leggeri e modulai, caratteristiche che esaltano questo tipo di sistema nato per essere semplice e veloce da utilizzare, maneggevole ed estremamente versatile nelle applicazioni d’uso. Il pannello base da 60x300 cm è costituito da un telaio in profilato speciale d’acciaio ad alta resistenza, ed un manto di superficie controgetto in multistrato da 15 mm di spessore.
La qualità dei materiali impiegati per la realizzazione delle casseforme Minimag, e la precisione costruttiva ne aumentano la durata e riducono la manutenzione del cassero.
Le casseforme Minimag sono certificate ISO 9002 dall’Istituto IGQ.
Ormedil fornisce le Minimag corredate di tutti gli accessori indispensabili per ogni tipo di montaggio.

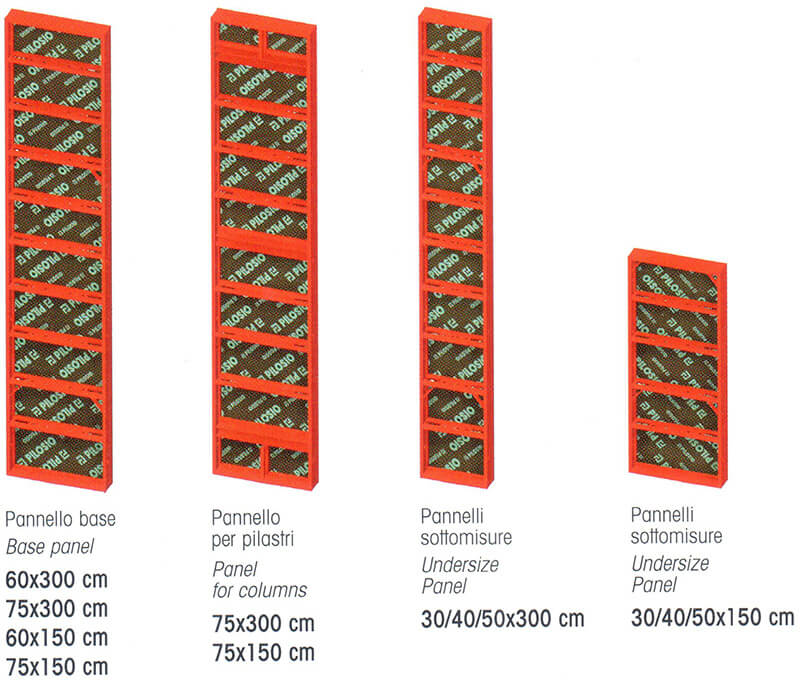

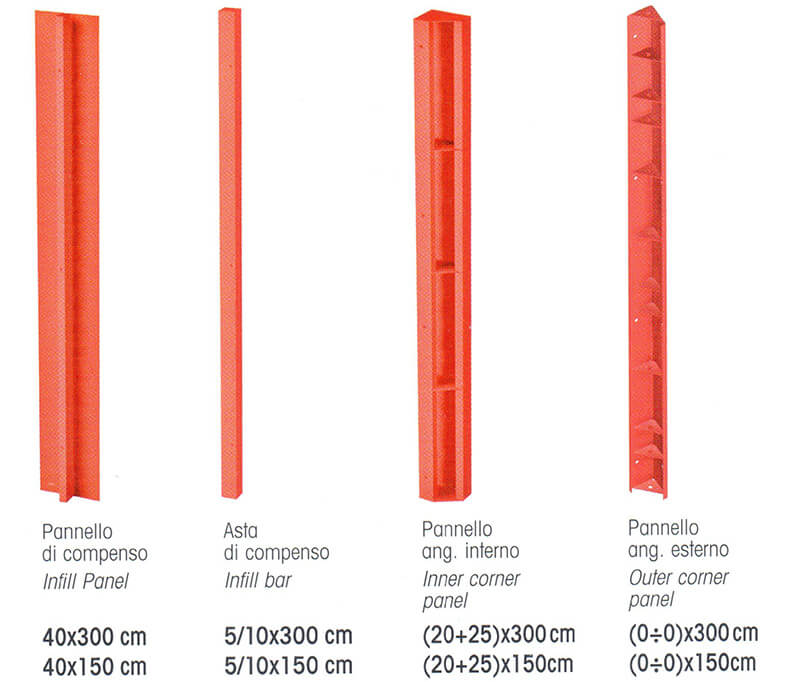

Pannelli casseforme Minimag Pilosio

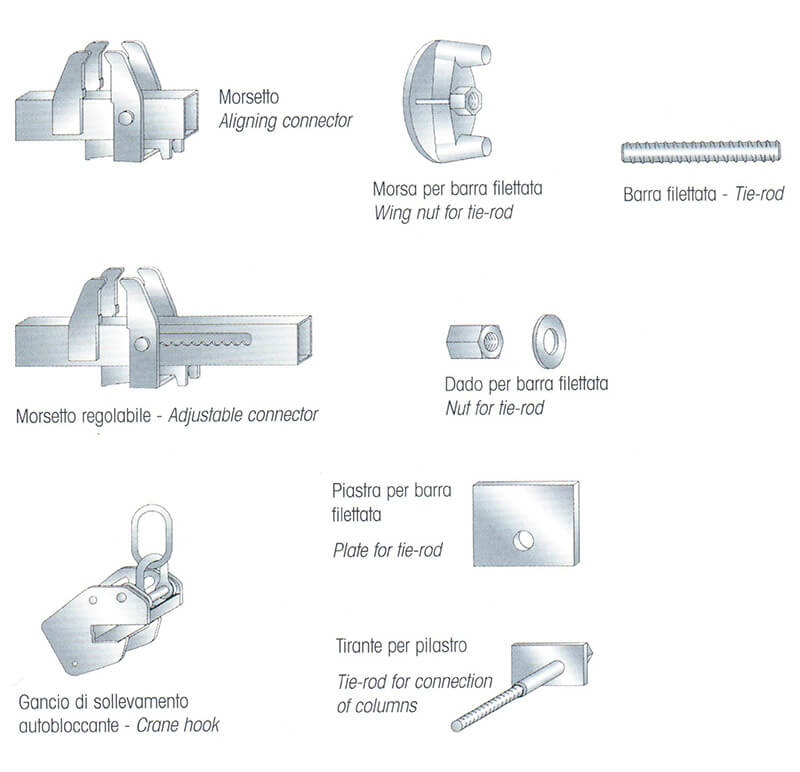

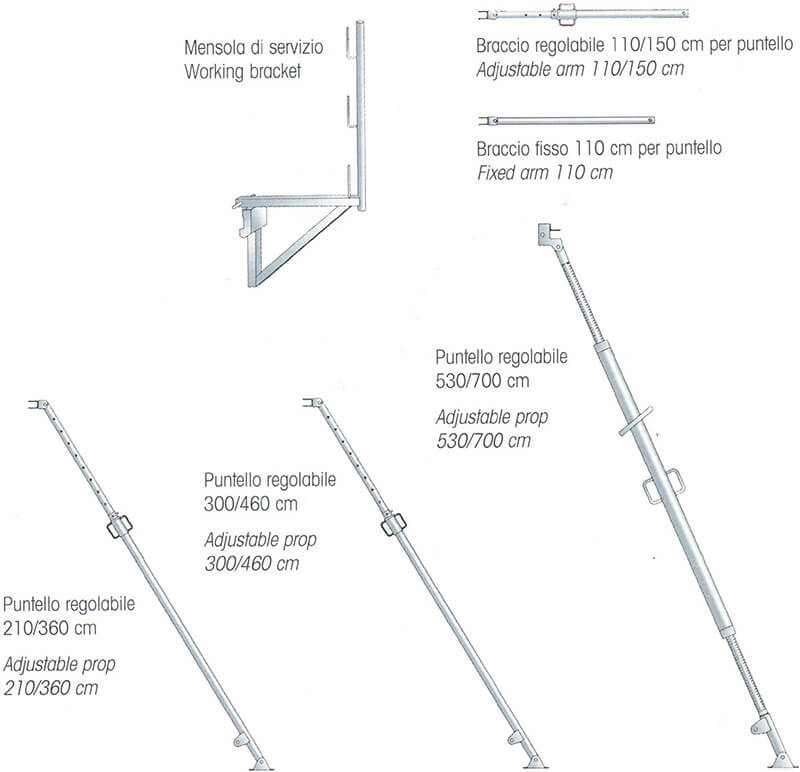

Accessori casseforme Minimag Pilosio

Caratteristiche
Dati tecnici

ideali per muri, fondazioni e pilastri;
pannelli utilizzabili in orizzontale e verticale;

	75X300	60X300	75X240	60X240
Caratteristiche
Superficie armata m2	2,25	1,8	1,8	1,44
Accessori di collegamento	2 morsetti Minimag	2 morsetti Minimag	2 morsetti Minimag	2 morsetti Minimag
Tiranti filettati	2	2	2	2
Incidenza dei tiranti al m2	1,125	0,9	0,9	0,72
Caratteristiche multistrato	15 mm 11 strati	15 mm 11 strati	15 mm 11 strati	15 mm 11 strati
Impieghi per lato di multistrato (dato indicativo)	100	100	100	100
Portata cassero	60 kN/m2	60 kN/m2	60 kN/m2	60 kN/m2
Peso elemento	72 kg	62,8 kg	58,7 kg	51,1 kg
Incidenza	32 kg/m2	34,8 kg/m2	32,6 kg/m2	35,4 kg/m2
Movimentazione manuale	SI	SI	SI	SI
Pannello speciale per pilastri	SI		SI
Materiali di consumo
Tappi in PVC	4	4	4	4
Distanziatori in PVC	2	2	2	2
Coni distanziatori in PVC	4	4	4	4

	Multistrato
Spessore	15 mm
Peso	9,6 Kg/m2
Protezione eterna	film fenolico 167 g/m2
Composizione interna	11 strati (betulla)
Bordi laterali	protetti con vernice
Assorbimento umidità pannello protetto	nullo
Assorbimento umidità pannello tagliato	elevato (26,87%)
Numero di rimpieghi	100-150 per lato
Disarmanti	indispensabili
Riparazioni	con stucco
Conduttività termica	147-175 mW/m2 °K

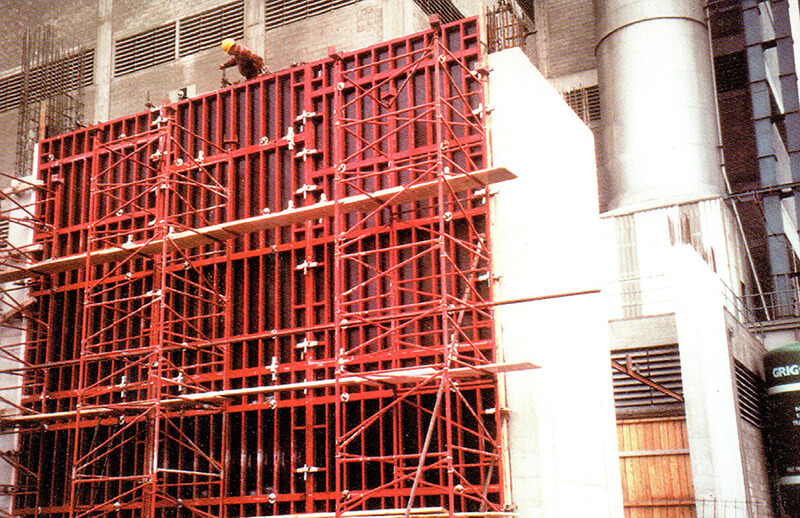

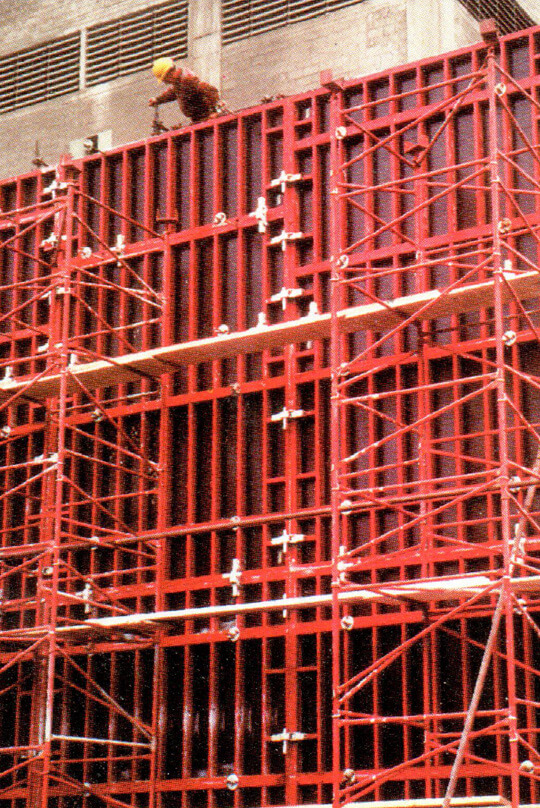

Casseforme P300 Pilosio

Il sistema Minimag è costituito dai pannelli di base 60x300 cm, 60x150 cm e da pochi e semplici accessori.

Le casseforme P300 sono costituite da pochi elmeneti di base, con pochi accessori. Queste cassefome permetto di casserare tutti i i manufatti senza problemi di larghezza e altezza.
Qualità della materia prima e perfezione costruttiva ne facilitano la manutenzione e la durata.

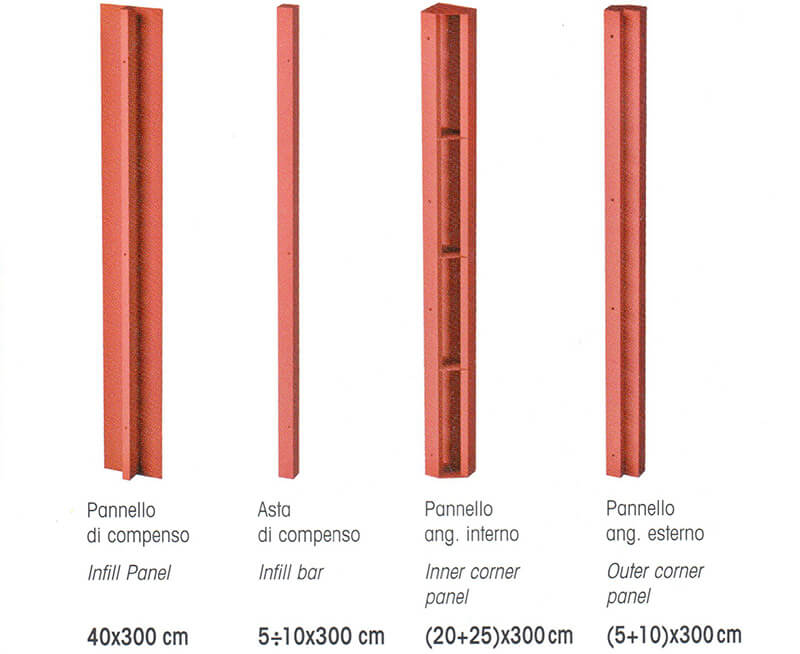

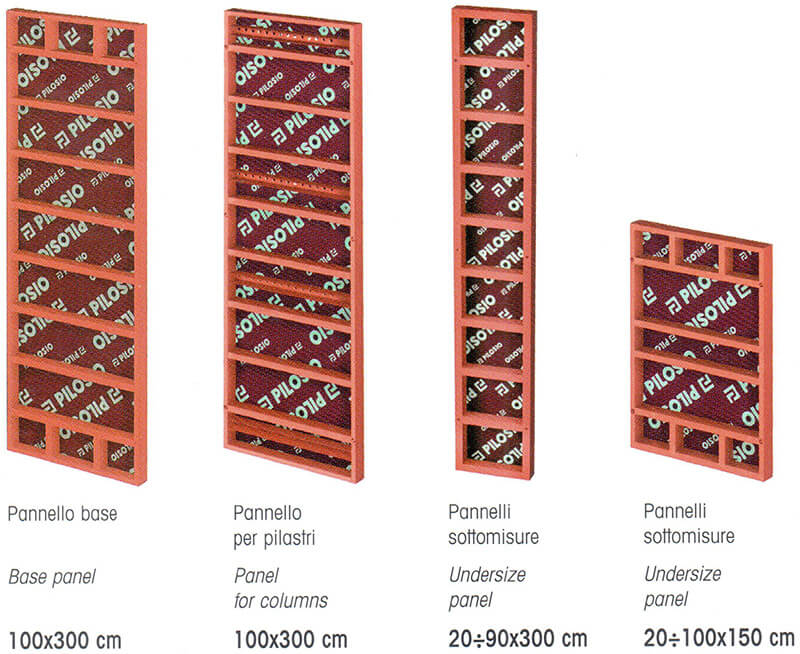

Pannelli casseforme P300 Pilosio

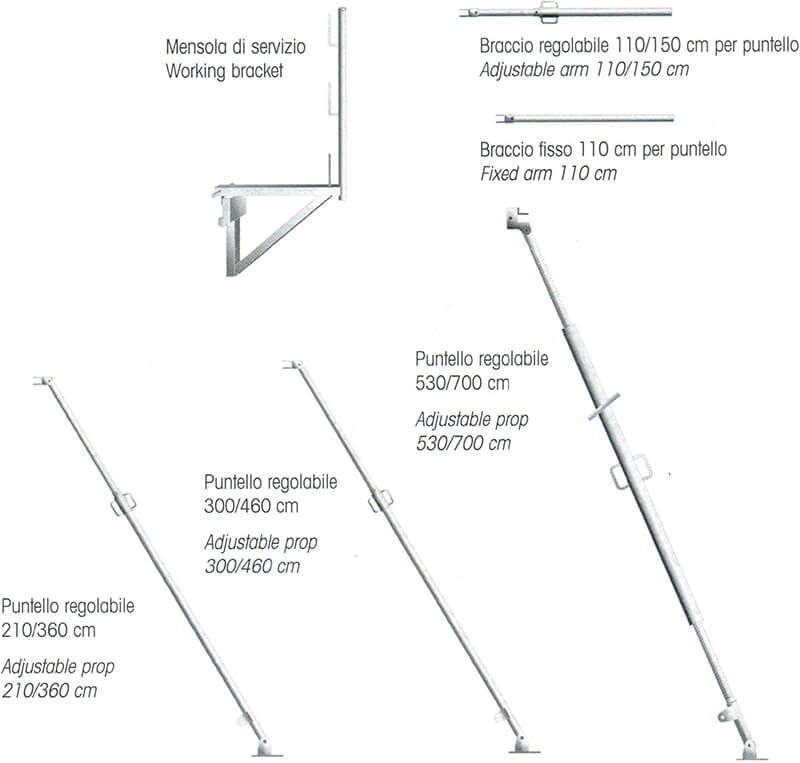

Accessori casseforme P300 Pilosio

Caratteristiche
Dati tecnici

Superficie armata m2 3
Accessori di collegamento 2 blocchi di collegamento
Tiranti filettati 3
Incidenza al m2 1
Caratteristiche multistrato 18 mm 13 strati betulla – 220 gr. film/m2
Impieghi per facciata circa 100
Portata cassero 60 kN/m2 (80 kN/m2 pilastro)
Peso elemento 110 kg
Incidenza kg/m2 36,66
Movimentazione manuale NO
Pannello speciale per pilastri SI

Materiali di consumo

Tappi in PVC 3
Distanziatori in PVC 3
Coni distanziatori in PVC 6
Disarmante SI

	Multistrato	Vetroresina
Spessore	18 mm	18,5 mm
Peso	11,35 Kg/m2	9,2 kg/m2
Protezione eterna	film fenolico 167 g/m2	vetroresina sp. 2 mm
Composizione interna	13 strati	poliuretano espanso sp. 14,5 mm
Bordi laterali	protetti con vernice	protetti
Assorbimento umidità	elevato (26,87%)	nullo (1,25%)
Numero di rimpieghi	100-150 per lato	300-350 per lato
Disarmanti	indispensabili	consigliati
Riparazioni	con stucco	Stucco poliestere con fibra di vetro
Conduttività termica	147-175 mW/m2 °K	31-40 mW/m2 °K

Casseforme verticali

Le casseforme verticali sono robuste, specifiche per elevate pressioni di getto e per la realizzazione di grandi strutture con pannelli fino a 3 m. Tra le casseforme verticali troviamo:

cassaforme circolari per muri curvi.
cassaforme a trave: occupano poco spazio nel trasporto, sono versatili e semplici nel montaggio e smontaggio.
mensola rampante guidata: sistema rampante sempre fissato alla struttura guida, a rapido e sicuro riposizionamento con gru.

Casseforme orizzontali

Casseforme in alluminio, modulari con fissaggio senza bulloni, con parapetti di sicurezza lungo i bordi che consentono il riutilizzo di travi e pannelli riducendone la quantità necessaria.
Poggiano su torri di sostegno ad alta portata per ogni altezza, con regolazione millimetrica. Una volta assemblate, possono essere movimentate con sollevamento tramite gru.
Tra le casseforme orizzontali ci sono anche sistemi per il getto di solai, con travi in legno ad estremità protetta e il vantaggio della testa a caduta.
